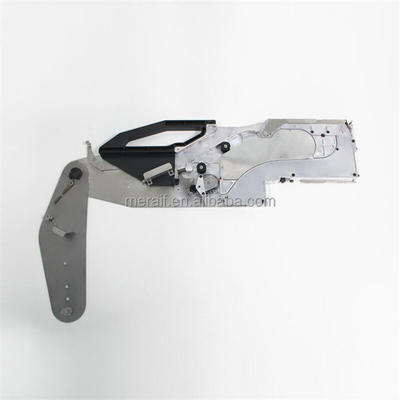

한화 삼성 픽 앤드 플레이스 기계를 위한 OOEM SMT 예비품 삼성 SME 공급 장치 44MM
왓츠앱 :+8613424013606, 스카이프 :센센헨하오, 위챗 :JoyLY0322
우리는 16yeras 보다 더 스엠티 솔루션 제공자입니다.
모든 스엠티 기계 라인과 부품, 우리가 캔으로 만든 PCBA 깔끔한 기계 라인은 당신을 지원합니다.
한화 SM 일련 픽 앤드 플레이스 기계를 위한 OEM 전자적 공급 장치
한화 매개 변수를 위한 SME 공급 장치 44MM
적용 가능한 모델들 : SM 시리즈의 모든 모델들
선택적 공급 장치 : SM SME 공급 장치
메인 바디 물질 : 알루미늄 합금
배치 방법 : 배치하면서, 로드 로킹을 연결시키는 이중 핀 가이드 레일
전기 인터페이스 : 5 핀 접촉 계면
전압 : DC24V
경향 : 0.5A | 2.5A 맥스.
통신 방식 : 펄스
드라이브 모드 : 전기 구동
공급속도 : 68 부인 / PC 4 밀리미터 피치
이송 정확도 : x 축 ±0.05mm, Y 축 ±0.05mm
공급속도 : 80000CPH
엷은 조각 모양 재활용 : 후방 저장 빈 또는 경사진 당기기 권취 기구
적용 가능한 패키지 : 8/12/16/24/32/44/56MM 표준 SMT 패키지
적용 가능한 소재 : 표준 SMT에서 패키징될 수 있는 모든 재료
급유 방법 : 전체적 연료 보급, 테이프 연료 보급
작동 온도 : 온도 -20~65C
일하는 습도 : 비결노 상태인 습도 20~90%RH
저장 온도 : 온도 -40~85C
저장 습도 : 습도 10~95%
격돌 시험을 떨어뜨리세요 : 신체 0.5 kg/cm2
장기간 시험 : 1000이지 비정상 없는 연속 작업
운전기록 : 완전하고 일관됩니다
서비스 수명 : >=20K hrs.MIL-HDBK-217F(25C)
한화 발언을 위한 SME 공급 장치 44MM :
피치 디스플레이 :급송 거리를 보여줍니다
피치 변화 :토글 간격을 클릭하세요.
Ｙ 디르션 조정 :미세-동조 방식으로, 키는 천천히 전진합니다.
방향 장치 :3 초 동안 누르고 잡으세요, 그러면 지표는 미세-동조 방식에 들어가도록 노랗게 변합니다. 미세-동조가 사이에 완전할 때 저장 현재 위치를 클릭하세요.
작업 지시자 :청신호는 정상 작동을 보여줍니다 ; 노란불은 상태를 정하여 나타냅니다 ; 적신호는 오류 메세지를 보여줍니다.
전진 키 :순방향 버튼을 클릭하시오 그러면 재료띠는 끊임없이 전진하기 위해 단일 스텝, 길게 누름을 진보시킬 것입니다.
리셋 키 :공급 장치 빛이 빨갈 때, 표준 상태에 복원하기 위해 클릭하세요.
르베르셋 키 :뒤로 가기 버튼을 클릭하시오 그러면 물질 스트립은 끊임없이 되돌아가기 위해 단일 스텝, 길게 누름에 되돌아갈 것입니다.
키를 잠근 데 렐이 필요하세요 :일하기 위해 테이프 모터를 누르고 잡고, 피딩될 때 자동적으로 엷은 조각 모양 주입 빈으로 들어가도록 테이프 버튼을 압박하세요.
스텝 모터는 전통적 공급 장치의 실린더 드라이브를 대체하고 정확성 구리 기어가 기계적 링크 드라이브를 대체합니다. 전기 접속 핀을 잡고 24V 안전 전원 공급기를 연결시킴으로써, 실드 센서는 장착기의 기계적신호를 전기 신호로 변환시키고, 일하기 위해 공급 장치를 제어합니다.
업그레이드 장점 : 광범위한 전자재료 모델들. 8 밀리미터는 종이 테이프의 2가지 패키징 방법과 호환 가능하고 1 mm/2mm/4mm 단계가 원 콜에 의해서 스위칭될 수 있습니다. 한 AREED 8 밀리미터 전동 피더는 원래 3시 8분 밀리미터 공급 장치 대신에 사용될 수 있습니다 ; 한 AREED12mm은 12 밀리미터와 16 밀리미터 공급 장치 대신에 사용될 수 있습니다.
정확성 장점 : 구동 모터는 요소 일탈을 감소시키는 실린더 보다 더 작은 크기가 진동에 의해 초래된 채로 운영합니다. 고정밀 피딩 기어는 정확한 피딩하는 항상을 보증하기 위해 고정밀 모터와 일치됩니다. 자가 발달 공급 장치 교정부는 각각 공급의 X/Y 죄표값을 사로잡을 수 있고, 각각 공급 장치의 이송 정확도의 일관성을 판단하기 위해 CA\CP와 CPK 가치를 산정합니다.
속도 장점 : 공급속도 : 자가 발달 제어판 소프트웨어 알고리즘은 더 과학적이고 합리적입니다. 스테핑 모터는 가속 기어를 갖추고 있고 공급 장치의 공급속도가 SM 공급 장치의 회수하는 한계를 초과합니다. 라인 변화 속도 : 스트리핑은 자급 자족할 수 있는 필름 저장소 공간으로, 위쪽에 직접적으로 녹화합니다 ; 물질이 가득 차고 참으로 논스톱 소재 변화의 기능과 선 변환 성능을 실현할 때 공급 장치, 자동 창고 개방 주의를 해체하는 것 없이 베치 라인 변화는 3 번이상 증가될 수 있습니다.
호환성 장점 : 시장에서 모든 한화 SM 일련 장착기 공급 장치 플랫폼에 적용할 수 있습니다. 원래 라인, 단순물, 금고와 이펙트아이브를 바꾸거나 파괴하기 위한 어떤 필요. 그것은 원래 공급 장치 스테이션을 방해하지 않고, 동시에 교대로 사용될 수 있습니다.
식이법
거치대 위에 테이프를 탑재하고 커버층 테이프가 성분 피딩 가이드를 통과한다는 것을 보증하세요.
열린 테이프 가이드, 안전 장치를 엽니다.
커버층 테이프를 벗기고 캐리어가 필름의 구멍이 걸리는 톱니바퀴에서 핀 위에 앉는다는 것을 보증하세요.
안전 장치를 누르고 열고, 근접 테이프가 안전 장치를 안내하고 보증합니다.
도르래를 통해 커버층 테이프를 보내세요, 그러면 베트위웬은 기어 톱니를 차지합니다. 가까운 커버, 테이프가 기어 위에 안전하게 래치이라는 것을 보증합니다.
손으로 바람은 스토리지 박스 안으로 커버층 테이프, 통과 초과하는 테이프를 확보하고 강화하기 위해 기어를 차지합니다 .
