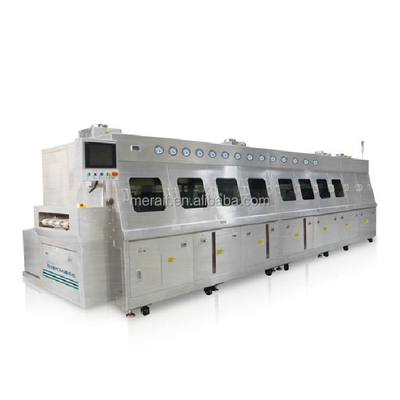

SUS304 회로판 스프레이 세정 기계 스엠티 온라인 PCBA 크리닝 장치 모듈 600 밀리미터 컨베이어 세정 시스템
하늘 페이 :센센헨하오, 두부 숨물 스태프 :+8613424013606
우리의 최고의 성능 크리닝 장치 : SUS304 스테인레스 강
SME-6600은 SUS304 스테인레스 스틸 소재와 모듈 설계 크리닝 장치입니다.
세척 범위 : 다음과 같은 PCBA 흐름 잔여분, 소더 볼과 PCBA 위의 입자 : 로진 플럭스, 수용성 흐름, 비세정 흐름, 땜납 페이스트와 다른 유무기 오염물.
모듈 섹션 클리닝과 절차 : Pre-wash+Wash1+Wash2+ 화학 isolation+ Pre-rinse+ Rinse+Final rinse+ 에어블로우 dry+ 허풍 dry1+ 허풍 dry2.
스프레이 세정 기술을 선불하여 시스템은 하기 장점을 가집니다 :
1. 라인 세정 시스템에서 큰 양 PCBA.
2. 큰 암아웃 액체 분사구 세정 방법, 최고 세정 결과. 용접된 후 완전히 SMT 또는 THT PCBA에 물 -스룰러 땜납 페이스트 플럭스와 비세정 땜납 페이스트 플럭스를 청소하세요.
3. 긴 세정 섹션 + DI 워터 린스 section+ 에어블로우 부문 +2 허풍 건조 구간.
4. 유동적이고 신선한 DI 워터는 자동적으로 공급합니다, 단면 뒷쪽 DI 워터가 DI 워터를 새롭게 하기 위해 앞절로 넘쳐 흐릅니다.
5. / 다운 공간 정비 시스템 온 세정과 세척 부분 위로.
6. 유동적이고 DI 물 분사 압력은 디르레랑 PCBA 클리닝 요구 사항을 위해 조정될 수 있습니다.
7. 기준은 저항률 모니터링 시스템, 저항성 범위 0~18 MΩ으로 설비했습니다.
8. 에어 나이프는 dry+ 2 부분에게 허풍 건조 시스템을 불어서 만듭니다.
9. SUS304 녹슬지 않는 PCB 평평한 컨베이어 넷·시스템.
10. PLC 제어 시스템, 영어 운용 정합, 용이한 작동.
11.많은 옵션 기능 이용할수있는.
12. 전체 SUS304 구조, 시와 알칼리성 부식 저항성.
회로판 스프레이가 기계 Spec을 청소합니다 :
| 선적 통지 | 항목 | SME-6600 Spec |
| 1 | 콘예라이어 네트 | 600 밀리미터 |
| 2 | 컨베이어 속도 | 0.1~1.5m/min |
| 3 | 컨베이어 높이 | 900±50mm |
| 4 | 컨베이어 방향 | 왼쪽에서 오른쪽으로 |
| 5 | PCB 사이즈 | 최대로서의 L500*W600mm |
| 6 | PCB 높이 | (성분으로) 최대로서의 100 밀리미터 |
| 7 | 세척액 탱크 능력 | 300L |
| 8 | 린스 탱크 능력 | 30L+120L+30L |
| 9 | DI 워터 소비 | 400~1000L/H |
| 10 | 배기 | 42m3 |
| 11 | 전기 제어 | PLC+TP |
| 12 | 저항성 범위 | 0~18MΩ |
| 13 | 수소 이온 농도 지수 | 0~14 |
| 14 | 급기 | 0.5Mpa |
| 15 | 전원 공급기 | AC380V,50/60HZ, 3P,150KW |
| 16 | 기계 사이즈 | L6600*W1800*H1650mm |
| 17 | 기계 하중 | 3600KG |
Q1 : 왜 SME-6600이 모든 피크바스를 청소할 수 있습니까?
A1 : SME-6600은 6600 밀리미터 길이 긴 기계입니다, 그것이 그것에서 2x14 분무관으로 2x600mm 세정 섹션을 가지고 있습니다, 그것이 그것이 그렇게 강력한 이유입니다.
Q2 : 왜 그것이 150KW입니까?
A2 : 세정 섹션에, 그것은 3x12KW 히터를 가지고 있습니다 ;예비 헹굼 부문에, 그것은 1x12KW 히터를 가지고 있습니다 ; 세척 부분에, 그것은 3x12KW 히터를 가지고 있습니다 ; 허풍 건조 구간에서, 그것은 2x7.5KW 히터를 가지고 있고 우리가 또한 에어블로어, 전기적 펌프를 가지고 있습니다.
Q3 : 액체 온도와 DI 워터 온도가 무엇입니까?
A3 : 액체 온도는 80C로 가열할 수 있습니다 ; DI 워터는 60C로 가열할 수 있습니다.
Q4 : 시간 당 액체 소비가 무엇입니까?
A4 : 그것은 액체 자체와 기온에 의존합니다, 우리가 5~15L/ 시간 정상적으로 유동적 시원한 콘덴서를 설치합니다.
회로판 스프레이 세정 기계 회화 전람회 :
