IGBT, IPM과 리드프레임을 위한 600 밀리미터 폭 순수한 Sus304 반도체 파카크그링 흐름 화학 제품 세정 기계
하늘 페이 :센센헨하오, 두부 숨물 스태프 :+8613424013606
현대 반도체 과정의 개발과 함께, SIP 패키지 플럭스 클린은 매우 중요합니다 . SC820 정확한, 고급 품질과 합리적인 가격 SIP 패키지 흐름 자동 정화 장치는 첨단 반도체 패키지 공정을 위해 사용됩니다.
모든 종류의 로진 플럭스, 수용성 흐름, 비세정 흐름, 땜납 페이스트와 다른 유무기 오염물을 위해.
SC820 절차 : Pre-wash+Wash1+Wash2+ 화학 isolation+ Pre-rinse+ Rinse+Final rinse+ 에어블로우 dry+ 허풍 dry1+ 허풍 dry2.
우리의 션화 최근 혼합 스프레이 세정 기술을 이용하여, 시스템은 하기 장점을 가집니다 :
1. SIP은 PCBA를 라인 세정 시스템으로 포장합니다.
2. 액체 혼합 스프레이 세정 기술, 최고 세정 결과, 완전히 깨끗한 물 -스룰러 땜납 페이스트 플럭스와 비세정 흐름.
3. 긴 세정 섹션 + DI 워터 린스 section+ 에어블로우 부문 +2 허풍 건조 구간.
4. 유동적이고 신선한 DI 워터는 자동적으로 공급합니다, 단면 뒷쪽 DI 워터가 DI 워터를 새롭게 하기 위해 앞절로 넘쳐 흐릅니다.
5. / 다운 공간 정비 시스템 온 세정과 세척 부분 위로.
6. 유동적이고 DI 물 분사 압력은 요구를 청소하여 디르레랑 반도체 제품을 위해 조정될 수 있습니다.
7. 기준은 저항률 모니터링 시스템, 저항성 범위 0~18 MΩ으로 설비했습니다.
8. 에어 나이프는 dry+ 2 부분에게 허풍 건조 시스템을 불어서 만듭니다.
9. SUS304 녹슬지 않는 PCB 평평한 컨베이어 넷·시스템.
10. PLC 제어 시스템, 영어 운용 정합, 용이한 작동.
11.많은 옵션 기능 이용할수있는.
12. 전체 SUS304 구조, 시와 알칼리성 부식 저항성.
흐름 화학 제품 세정 기계 Spec :
| 선적 통지 | 항목 | SC820 Spec |
| 1 | 콘예라이어 네트 | 600 밀리미터 |
| 2 | 컨베이어 속도 | 0.1~1.5m/min |
| 3 | 컨베이어 높이 | 900±50mm |
| 4 | 컨베이어 방향 | 왼쪽에서 오른쪽으로 |
| 5 | 제품 치수 | 최대로서의 L400*W600mm |
| 6 | 제품 높이 | (성분으로) 최대로서의 100 밀리미터 |
| 7 | 세척액 탱크 능력 | 300L |
| 8 | 린스 탱크 능력 | 30L+120L+30L |
| 9 | DI 워터 소비 | 400~1000L/H |
| 10 | 배기 | 42m3 |
| 11 | 전기 제어 | PLC+TP |
| 12 | 저항성 범위 | 0~18MΩ |
| 13 | 수소 이온 농도 지수 | 0~14 |
| 14 | 급기 | 0.5Mpa |
| 15 | 전원 공급기 | AC380V,50/60HZ, 3P,150KW |
| 16 | 기계 사이즈 | L6600*W1750*H1650mm |
| 17 | 기계 하중 | 3600KG |
Q1 : SC820은 어떤 종류의 반도체 프로푸코츠를 청소할 수 있습니까?
A1 : SIP, BGA, CSP, 플립 침 위의 흐름... 파카카지. 그것은 그것에서 2x14 분무관으로 2x600mm 세정 섹션을 가지고 있습니다, 그것이 그렇게 강력한 이유입니다.
Q2 : 왜 그것이 150KW입니까?
A2 : 세정 섹션에, 그것은 3x12KW 히터를 가지고 있습니다 ;예비 헹굼 부문에, 그것은 1x12KW 히터를 가지고 있습니다 ; 세척 부분에, 그것은 3x12KW 히터를 가지고 있습니다 ; 허풍 건조 구간에서, 그것은 2x7.5KW 히터를 가지고 있고 우리가 또한 에어블로어, 전기적 펌프를 가지고 있습니다.
Q3 : 액체 온도와 DI 워터 온도가 무엇입니까?
A3 : 액체 온도는 80C로 가열할 수 있습니다 ; DI 워터는 60C로 가열할 수 있습니다.
Q4 : 시간 당 액체 소비가 무엇입니까?
A4 : 그것은 액체 자체와 기온에 의존합니다, 우리가 5~15L/ 시간 정상적으로 유동적 시원한 콘덴서를 설치합니다.

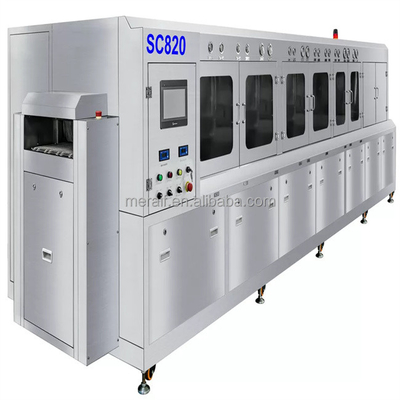

흐름 화학 제품 세정 기계 회화 전람회 :
