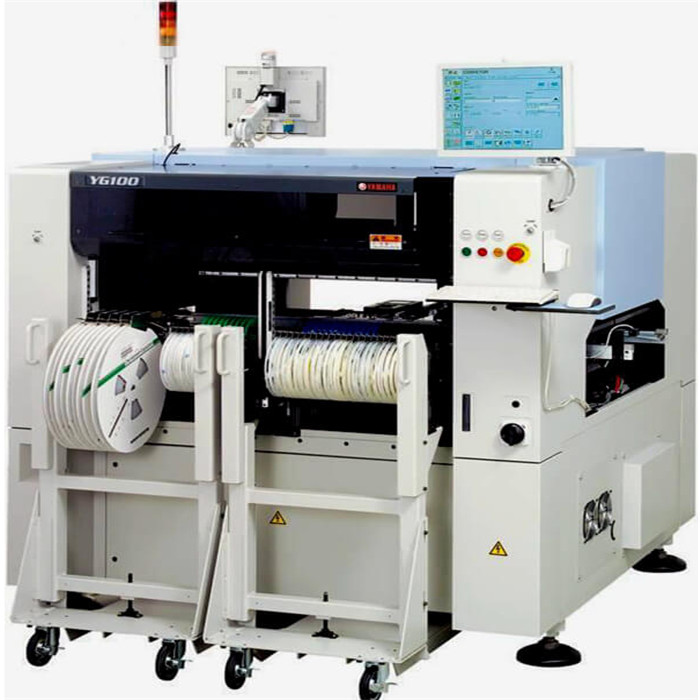

전자 생산 라인 SMT 기계 전자동 고속 중고 픽 앤 플레이스 기계 Yamaha Chip Mounter YG100
우리는 smt 기계 부품 및 장비에 대한 smt 지원 공급자입니다. 피더, 노즐, 피더 보관 카트 smt 릴 랙, smt 그리스, 솔더 페이스트 믹서, smd 카운터, KIC 열 프로파일러, smt 테이프 등.
또한 기계 수리의 일부 원래 부품을 지원할 수 있습니다.
1. YAMAHA YG100 배치 기계의 장점:
01005(인치) 마이크로 부품에서 45mm 부품까지의 장착 범위.
대형 기판 크기 L510xW440mm에 해당합니다.
96종의 대형 부품 품종.
패치 속도: 24000 CPH(0.15초/CHIP)
장착 정확도: (μ+3σ)±0.03mm/CHIP
반복성(3σ): ±0.03mm/CHIP
장착 PCB 크기: L50×W50mm~L510×W440mm
구성품 종류 벨트 포장 : 120종(8mm 테이프로 환산)
2. YAMAHA YG100 배치 기계의 매개변수:
SMD 구성 요소: 0402(MM)-45MMX45MM 구성 요소 SOP SOJ PLCC QFP BGA
SMD 부품은 100종류(8MM) 배치 가능
마운터 사이즈: L1650XW1562X1470
Yamaha YG100 사양 및 세부 정보는 다음과 같습니다.
1) 보드 크기: M-Type: L460xW330 ~ L50xW50mm/t = 0.4 ~ 3.0mmL-Type:
L460xW440 ~ L50xW50mm/t = 0.4 ~ 3.0mm * sATS 사용: L460xW440 ~ L50xW50mm
2) 실장속도 : 칩 : 0.15초 / 액세서리 / 32mm QFP 규격 : 1.70초 / 액세서리 3)
IPC9850 조건: 17700CPH, 칩: 0.20초/액세서리
4) 실장 정확도: 칩: ± 0.05mm(3σ) / QFP: ± 0.05mm(3σ)
5) 장착 각도: (0.01±180° 단위)
6) 지원되는 구성 요소: 0402 to SOP, SOJ, 84핀 PLCC, 0.5mm 피치 QFPBGA,
CSP31mm, 100mm 커넥터, IC 소켓.
7) 장비 부품 높이: 15mm
8) 부품 식별 방법: 다각도 조명 디지털 멀티 카메라 시스템(34픽셀),
다각도 조명 좋은 비전 시스템(79픽셀).
9) 운영 소프트웨어: YGOS(FullLine Mode, OnLineHelp, 풍부한 액세서리 및 내장)
10) 최적화 소프트웨어: 기본 서비스(헤드 및 공급기 번호,
설치 프로그램이 자동으로 지정)
11) 원격 제어 소프트웨어: 선택(온라인 및 오프라인 기능 사용 가능
12) 통신 포트: (이더넷에는 Lan&RS232C가 있음)
13) 안전 장치: 두 가지 모드의 머리 충돌 보호 장치: SoftLimit 및 HardLimit.
CoverInterlock 스위치는 헤드 및 충돌 방지용으로 사용됩니다.
14) 전원 : 3상 AC 416~200V, V± 10%, 50/60Hz, 4.8kVA
15) 공기 공급: 5.5kg/(DryAir)/140/min
16) 크기 및 무게: 1,650(L)x1,562(W)x1,850(H)mm
17) 무게: 1,630kg
