원래 중고 SMT 칩 마운터 기계 Samsung SM411 후비는 물건과 장소 기계

본래 중고 SMT 칩 마운터 기계 Samsung SM411 후비는 물건과 장소 기계

whatsapp:+8613424013606,스카이프:sensenhenhao,wechat:JoyLY0322

우리는 smt 기계 부품 및 장비에 대한 smt 지원 공급자입니다. 피더, 노즐, 피더 보관 카트 smt 릴 랙, smt 그리스, 솔더 페이스트 믹서, smd 카운터, KIC 열 프로파일러, smt 테이프 등.

또한 기계 수리의 일부 원래 부품을 지원할 수 있습니다.

SM411 픽 앤 플레이스 머신 사양

칩 이론 속도 42,000CPH
실장 범위 0402 칩에서 가장 큰 14mm IC
플러스 마이너스 0.05mm의 포지셔닝 정확도
PCB 크기 510(L) 460(W)
장비크기 1,650(L) 1,690(D) 1,535(H)
최대 전력 5.0k VA
장비 무게 1820kg
SM411은 삼성 특허의 가장 빠른 장착형 중속기인 On Fly를 기반으로 합니다.

칩 구성 요소용 이중 캔틸레버 아키텍처 포함 42,000 CPH,

SOP 구성 요소 30,000 CPH (IPC9850 규격) 동급 세계 최고 속도 패치 속도.

그리고 고정밀 50미크론 고정밀 칩 구현도 가능하며,

지금까지 최소 0402 칩에서 최대 14mmIC 구성 요소까지,

패치를 구현할 수 있습니다.

SM411 픽 앤 플레이스 머신 장점:
병렬 듀얼 트랙, PCB 처리 시간 0초
매우 낮은 재료 손실률: 2만분의 2
삼성만의 비행중심 인식 시스템(Fly Vision)
피더 부품 위치 자동 식별 기능
고급 플랫 와이어 구조
정전기 방지 ESD 노즐
새로운 논스톱 피더
PM 관리자 관리 기능:
IPC9850 표준은 42,000CPH(칩 1608)를 탑재할 수 있습니다.
듀얼 매니퓰레이터 드라이브 시스템(12 헤드)
비행 중 영상 인식 시스템
Y축 듀얼 서보 모터 구동 시스템
양측 표준 피더 베이스
120개의 8mm 벨트 피더를 설치할 수 있습니다.
기준점 인식 카메라
노즐 자동 교체 장치
컬러 LCD
이중 레일 전송 시스템
레일 너비 자동 조정
PCB 에지 클램핑 장치
급이 과정 추적 센서
윈도우 XP 운영 체제
주문 및 사료 분류 자동 최적화 프로그램
표준 노즐
삼성 SM411 매개변수
비행 비전으로
스핀들 수 6 스핀들 x 2 갠트리
장착 속도 비행 비전 칩 1608
SOP 42,000 CPH(IPC9850)
30,000CPH(IPC9850)
실장 정밀도 칩 ± 50 μ 3σ / 칩
(표준 칩 기준)
좁은 피치 장착 0.1mm(0603) / 0.15mm(1005)
0603 ~ 14mm 칩, QFP, BGA의 구성 요소 범위
(옵션: 0402로 연락주세요. 더 자세한 정보는 요청하시면 알려드리겠습니다.)
최소 핀 피치(QFP)
최소 볼 피치(BGA) 0.5mm(QFP) / 0.65mm(BGA)
최대 높이 H = 12mm
보드 크기(mm) 최소 50(L) x 40(W)
최대 510(L) x 460(W)
(단일 레인 모드, 460(L) 초과: 버퍼 없음)
460(L) x 250(W)(듀얼 레인 모드)
610(L) x 460/250(W)(옵션)
PCB 두께 0.38mm ~ 4.2mm
피더 대수 120ea / 112ea (피더 체인저)
소비전력 소비전력 AC200 / 208/220/240/380/415 V (50 / 60Hz, 3상)
최대5.0kVA
공기소비량 0.5 ~ 0.7MPa(5.1 ~ 7.1kgf/cm2), 300N?/ 분
무게 1,820kg
치수(mm) 1,650(L) 1,690(D) 1,535(H)

전 세계 35개국의 메라이프 고객성공적인 경험:

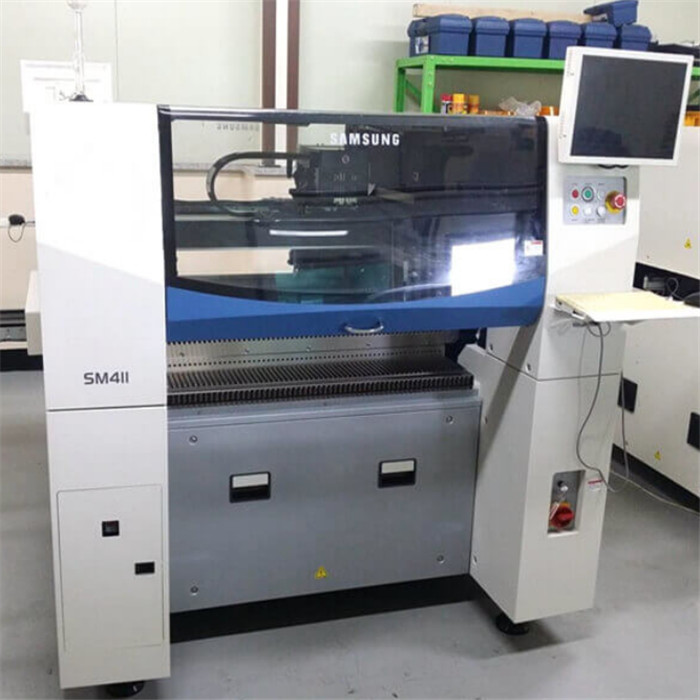

SM411 픽 앤 플레이스 머신 사진 쇼
