주끼 KE-3020V/3020VR 스엠티는 선택하고 플레이스 기계 / 주도하는 픽 앤드 플레이스 기계 / 스드가 기계를 고르고 위치시킵니다
주도하는 픽 앤드 플레이스 기계 상술 :
고속이 다용도의 속은 탄력적 고속이고 고품질 전기 생산 라인 구조물을 달성하기 위해, 더 빠르, 더 높은 품질, 개선된 생산 성능, KE 시리즈품의 지속적인 개선 KE-3020V/3020VR를 기계화합니다.
칩 부품 : 20,900CPH 칩 (레이저 인식 / 최상 조건) 17,100CPH 칩 (IPC9850을 기반으로 하는 레이저 인식 /)
IC 성분 : 9,470CPH (MNVC를 사용하는 영상 인식 처리 /)
0402 (인치당 1005년) chip~74mm 평방 요소 또는 50×150mm
KE-3020V : 레이저 배치 헤드 × 1 (6개 노즐) + 고해상도 시각적 배치 헤드 × 1 (1개 노즐)
KE-3020VR : FMLA (1개 노즐)과 레이저 배치 헤드 × 1 (6개 노즐) + 1 IC 배치 헤드
그것은 전기 배트랙 공급 장치를 채택하며, 그것이 최고 160까지 종류의 성분을 로딩할 수 있습니다.
MNVC는 표준으로 설치됩니다
고속 연속적인 영상 인식 처리
팔레트 고속 공급 성분 (옵션)
긴 사이즈 기판 (선택에) 해당합니다
팝 실행 (선택에) 해당합니다
기판 사이즈 :
Ｍ 유형 기판 (330mm×250mm)
L-타입 기판 (410mm×360mm)
L-와이드 유형 기판 (510×360mm)*1
XL 유형 기판 (610mm×560mm)
에게
긴 기판 (L-형 기판 상술) *2,800×360mm
긴 판 (L-와이드 유형 보드 상술) *2 1,010×360mm
긴 기판 (XL 유형 기판 상술) *2, 1,210×560mm
구성장치 높이 : 12 밀리미터 상술, 20 밀리미터 상술, 25 밀리미터 상술 (XL 유형 기판 상술)
성분 사이즈 : 레이저 인식, 0402 (영어 1005년) 칩 ~ 33.5 밀리미터 스퀘어 성분
영상 인식 처리 : 표준 카메라 또는 3mm~74mm 평방 요소 또는 50×150mm
고해상도 카메라 (모든 선택적) : 1.0mm×0.5mm*3~48mm 평방 요소 또는 24×72mm
부품 배치 속도 : 칩 부품, 최상 조건 : 20,900CPH
IPC9850 17,100CPH, IC 성분 *4, 9,470CPH *5
부품 배치 정확도 : 레이저 인식, ±0.05mm (Cpk1)
영상 인식 처리 : ±0.03mm (MNVC±0.04mm)
부품 배치 타입 : 최고 160까지 타입
(전기 이중행로 테이프 피더를 사용할 때)) 8 밀리미터 테이프에 (유죄로 선고됩니다 *6

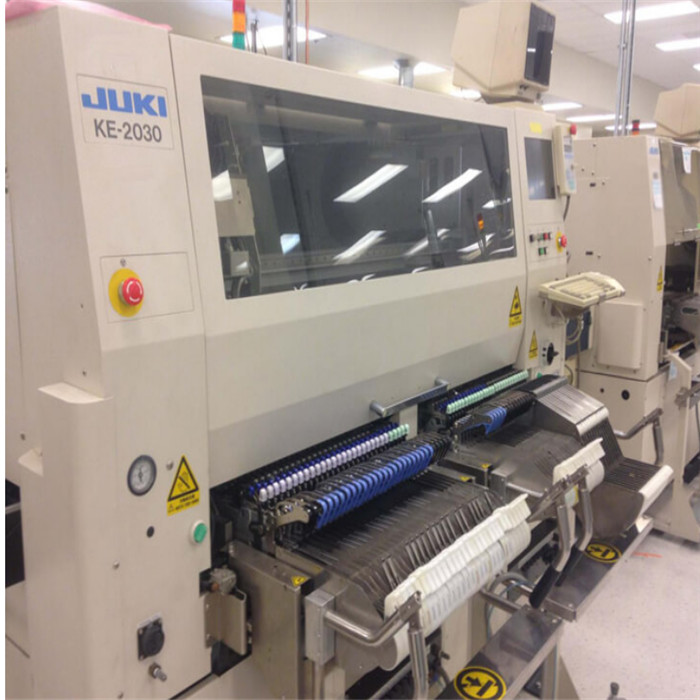

주도하는 픽 앤드 플레이스 기계 회화 전람회 :
