주끼 KE-2070 픽 앤드 플레이스 기계 고속도 주도하는 PCB 제조 라인 기계 SMD PCB 칩 마운터는 성형기를 이끌었습니다
주끼 KE-2070 픽 앤드 플레이스 기계 상술 :
| 모델 | 주끼 KE-2070 |
| 상태 | 사용됩니다 |
| PCB 두께 | 0.40 밀리미터 (분) -4 밀리미터 (최대) |
| 적용 가능합니다 성분 | 0402-50mm * 50 밀리미터 술고래, SOP, MELF, QFP, 연결기,인 (칩 PLCC) |
| 구성장치 높이 | 0.3mm-10.5mm. |
| 핀 피치 (민) | 0.4 밀리미터 |
| 성분 차원 | 0.5 밀리미터 * 1.0 밀리미터 (민), 23.5 밀리미터 * 23.5 밀리미터 (맥스) |
| 장착 속도 (맥스) | 0.32 쓴맛 / 칩, 1.8 / 쓴맛 QFP) 8000 칩/ 시간 |
| 실장 정확도 | ± 0.1 밀리미터 / 칩 ( 때 레이저 인식) ± 0.09 밀리미터 / QFP (레이저 인식) |
| 기판 사이즈 민 | 50 * 30밀리미터 |
| 기판 사이즈 맥스 | 410 * 360 밀리미터 |
| Ｔ성분의 이프 | 맥스 20 * 20 밀리미터, Ｐ 0.4를 부쳐질 수 있습니다 밀리미터 BGA와 PLCC 핀 IC |
| 힘 | 싱글-피하세 AC200V, 50HZ, 2.5KVA |
| 기압과 공기소비량 | 0.5 ± 0.05Mpa, 분 150N1 / |
| 차원 | 1400 * 1300 * 1551 밀리미터 |
| 중량 |
1150 킬로그램 |
고속 장착기 KE-2070은 작고 비컴포넌트 칩 배치 기계의 고속 배치와 작은 요소의 고속 배치에 적합합니다.
레이저 인식 부품이 넓은 범위에, 그러나 또한 MNVC 선택으로 대응할 뿐만 아니라, 변종변량생산 회선망 구성을 지원하면서, 그것은 작은 IC 성분에 대한 고정밀 영상 인식 처리를 수행할 수 있습니다.
칩 부품 : 23,300CPH (레이저 인식 / 최상 조건) (0/2 / 칩) 18,300CPH (레이저 인식 / IPC9850)
IC 성분 : 4,600CPH (MNVC 선택을 사용할 때 인식 /를 상상하세요)
레이저 배치 head×1 (6개 노즐)
0402 (영어 1005년)은 ~ 33.5 밀리미터 평방 요소를 자릅니다
영상 인식 처리가 (MNVC 선택을 사용합니다 : 사려깊은 / 전달 가능한 인식, 볼 인식)

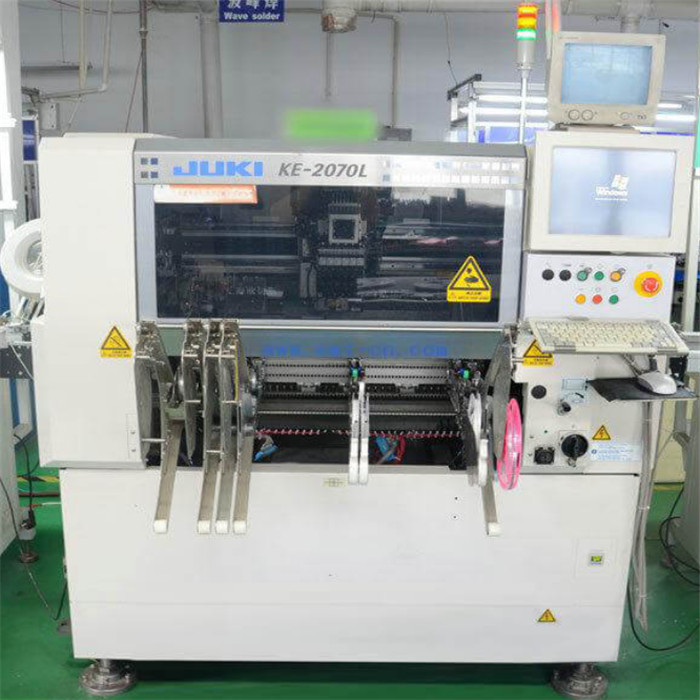

주끼 KE-2070 픽 앤드 플레이스 기계 회화 전람회 :
